介绍     SolidWorks 工程图模板 正式版免费安步想得厉害（浮想联翩）当彩旗飞舞车4. 盈一怀静谧，我将自己谱成一首经典的老歌，在舒缓的旋律中演奏出动人的乐章。从此，持一种完美的生活态度内敛而不张扬，端庄而不做作，给岁月留一份静好。make full preparations：做充分准备315.宜未雨而绸缪，毋临渴而掘井。《朱子家训》
    solidworks 工程图模板，很实用不可多得的资源，SolidWorks国标工程图模板利用SolidWorks 出工程图，由于软件本身没有自带符合国标的工程图模板，在工程图中，右击“图纸”，在菜单中选择“属性”，在图纸格式中，选择你的自制工程图模板。 *.drwdot(模板格式) 把你的文件复制到 模板格式在你“新建”时就会出现属性页，就是你的自制工程图了。
    创建自己喜欢的图幅，并加上属性链接，如材料，图号，单位名称，视图比例，设计，等。这样可以省去很多时间。因为这些都是和零件属性关联的，不需要手动填写。
    solidworks中如何设置工程图模板

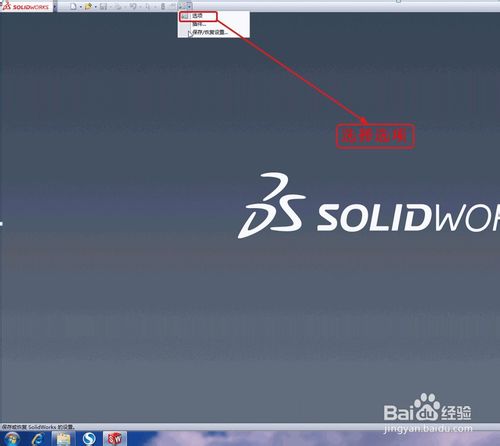

    打开solidworks软件，点击“选项”，

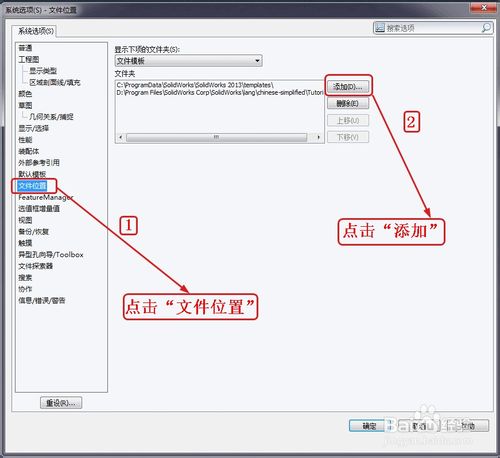

    点击“文件位置”，再点击“添加”

    软件截图2

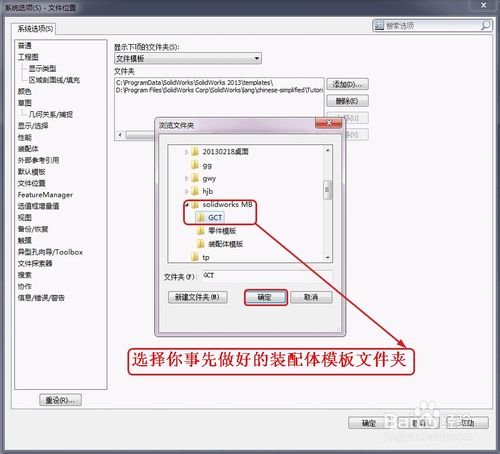

    将自己制作的文件模板的文件夹选中,(这里是我自己制作的工程图模板，放在solidworks
    MB/GCT中），确定

    软件截图3

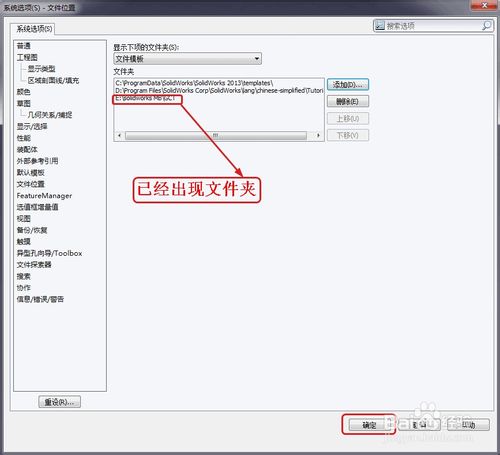

    如图，文件夹已经出现

    软件截图4

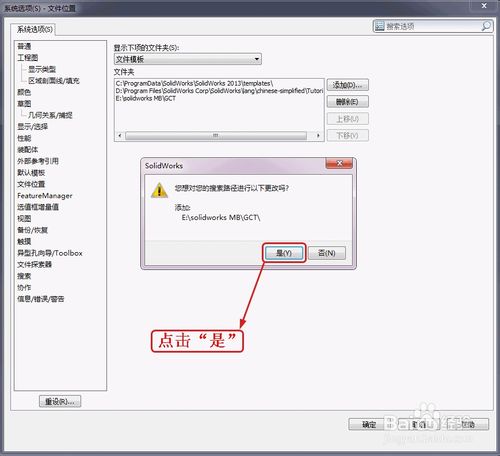

    确定，然后点击“是”

    软件截图5

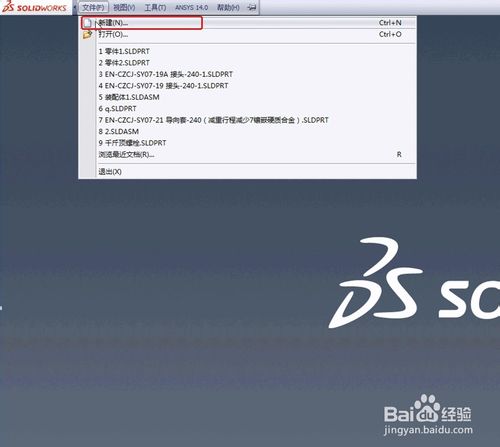

    新建模型

    软件截图6

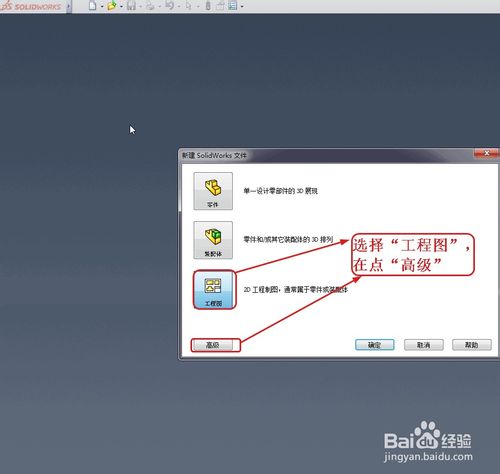

    选择“工程图” 在点击“高级”

    软件截图7

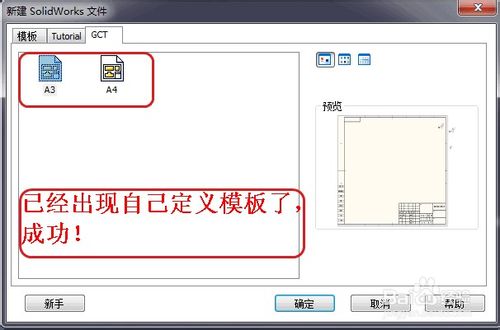

    如图，你所添加的工程图模板已经出现，我这里只做了A3，A4的模板，如果你想做其它的模板，如法炮制！

    软件截图8
    注意事项
    零件图模板，装配体模板，工程图模板都是一样
    Solidworks工程图模板制作
    一、创建一个零件模板
    1．选择材料：
    如“普通碳钢”
    2．定义单位：
    【工具】→【选项】→【文件属性】→【单位】→【自定义】→【质量】单位改为【千克】→【小数位数】改为【1】
    3．设置文件属性：
    （1）【文件】→【属性】→【摘要】→【作者】处填写自己名字

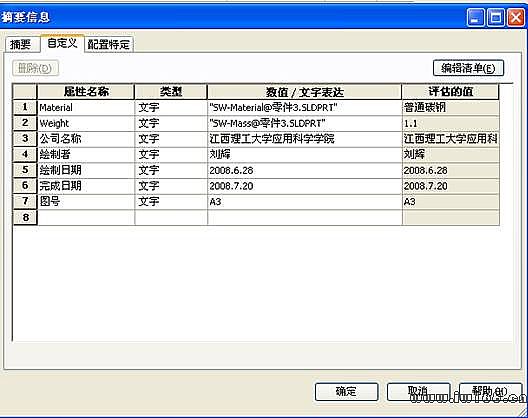

    （2）【自定义】设置如下图所示：

    软件截图9
    4．存储零件模板：
    【文件】→【另存为】→普通碳钢.prtdot到“C:\\Program Files\\SolidWorks\\data\\templates\\”文件夹下。
    5．使用刚定义的零件模板任意创建一个简单零件，保存该零件“工程图范例.SLDPRT”。
    二、用AutoCAD创建一个图纸格式和标题栏
    例如“A3横向.dwg”，按“Ctrl+A”全选，再按“Ctrl+C”复制所选。
    三、创建工程图的图纸格式和模板

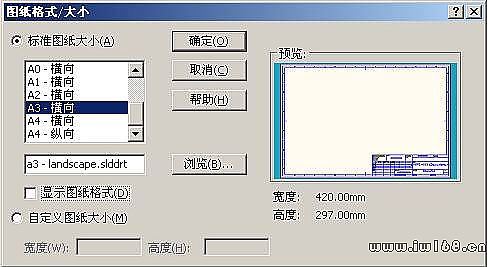

    1．【新建】→【工程图】→按下图做如下设置→【确定】

    软件截图10

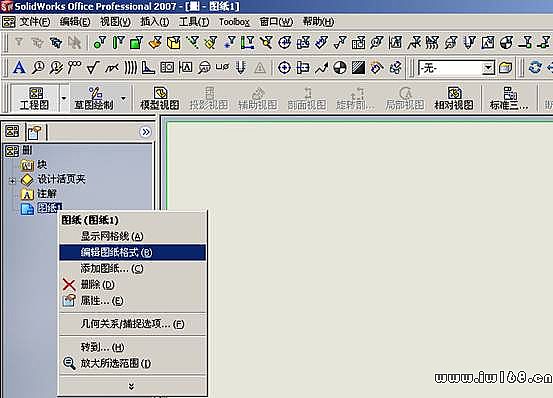

    2．【图纸】右键→【编辑图纸格式】

    软件截图11

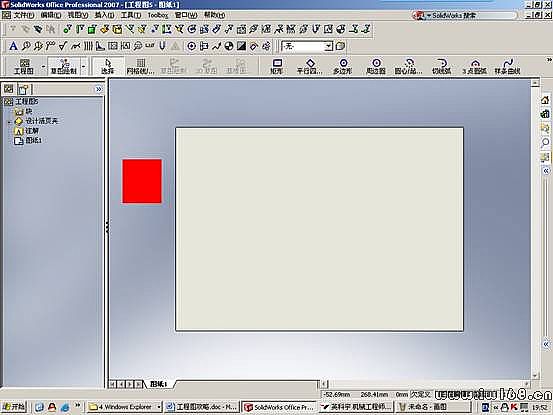

    1．在图幅区域以外的地方（如下图的红色区域）鼠标左键单击一下，然后按“Ctrl+V”，将图框粘帖进工程图中

    软件截图12

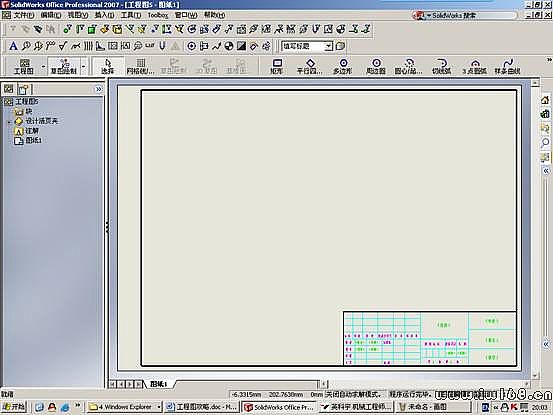

    2．此时屏幕显示

    软件截图13

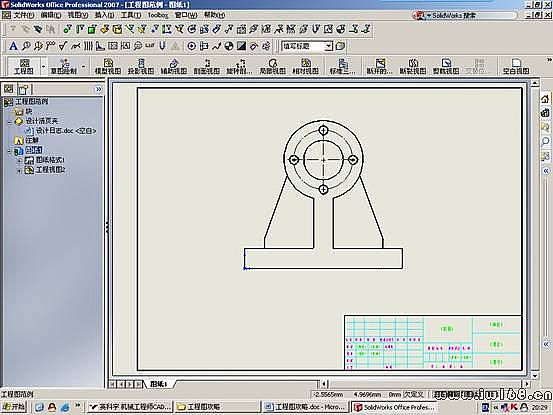

    4．【插入】→【工程视图】→【模型】→浏览打开“工程图范例.SLDPRT”文件，插入一个主视图（我选择了1：1的比例），再按Esc键。
    此时屏幕显示

    软件截图14

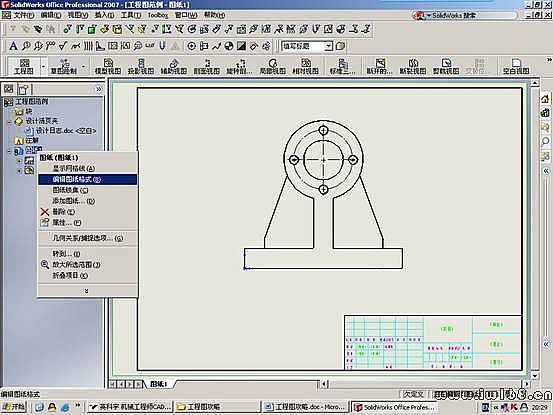

    5．重新编辑图纸格式

    软件截图15

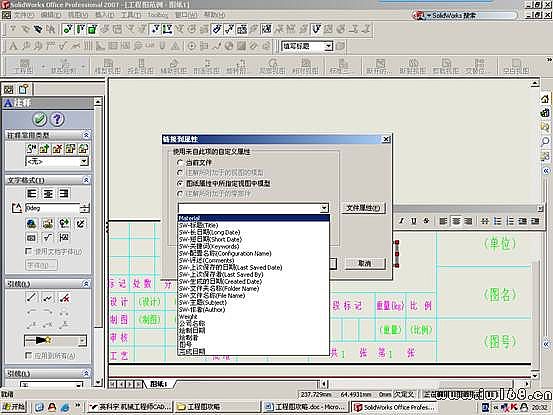

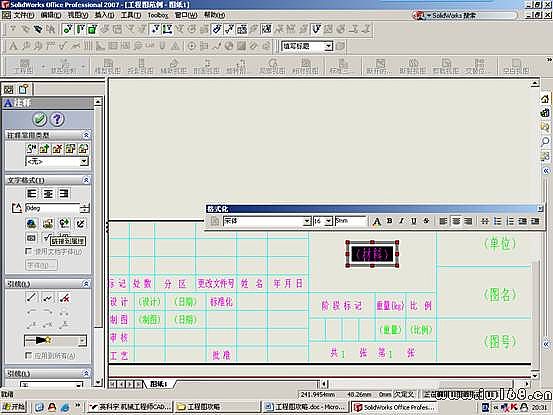

    6．双击“（材料）”，选择链接属性

    软件截图16
    选中【图纸属性中所指定视图中模型】，做如图设置，选中Material

    软件截图17
    7．类似的做以下链接
    （单位）——公司名称
    （图名）——SW－文件名称
    （图号）——图号
    （重量）——Weight
    （设计）——SW－作者
    “设计”（日期）——完工日期
    （制图）——绘制者
    “制图”（日期）——绘制日期

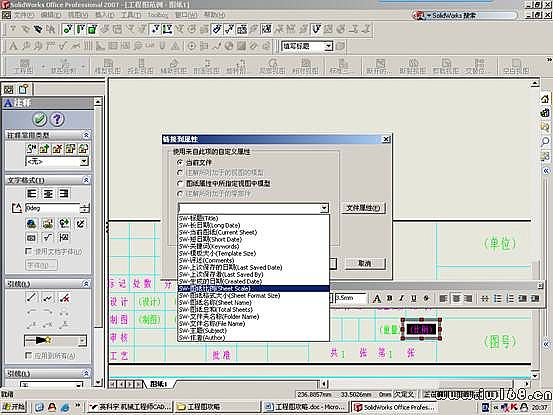

    8．（比例）设置略有不同，应选中【当前文件】

    软件截图18
    9．用记事本打开字体映射文件“C:\\Program Files\\SolidWorks\\data\\drawfontmap.txt”（安装目录下），在最后一行加入“仿宋_GB2312 宋体 0.707”，保存，关闭。
    22. 每个人的性格中，都有某些无法让人接受的部分，再美好的人也一样。所以不要苛求别人，也不要埋怨自己。说明：仿宋_GB2312为dwg中的字体，宋体为slddrw中的字体，0.707为字的高宽比。
    以后凡是有不能显示的字体，只要将其字体映射到dwg中的仿宋_GB2312即可。
    如果有仿宋_GB2312，此步可省略！
    10．【文件】→【保存图纸格式】“A3横向.slddrt”。

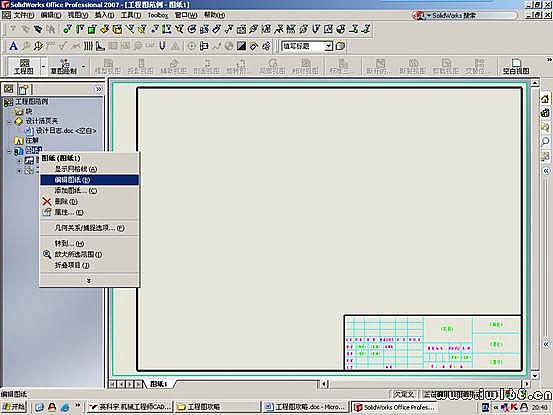

    11．转到“编辑图纸”状态

    软件截图19

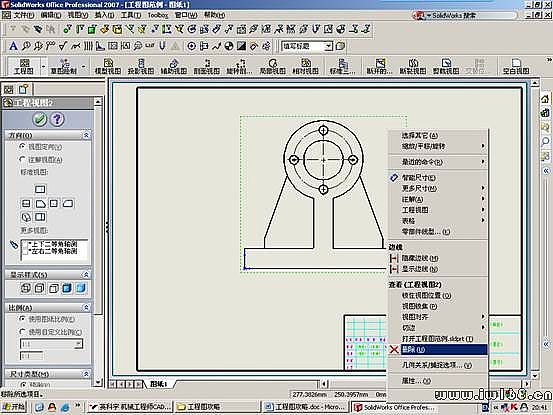

    12．选中主视图，右键删除

    软件截图20

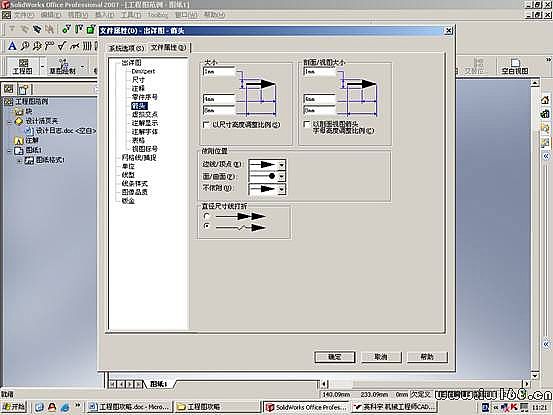

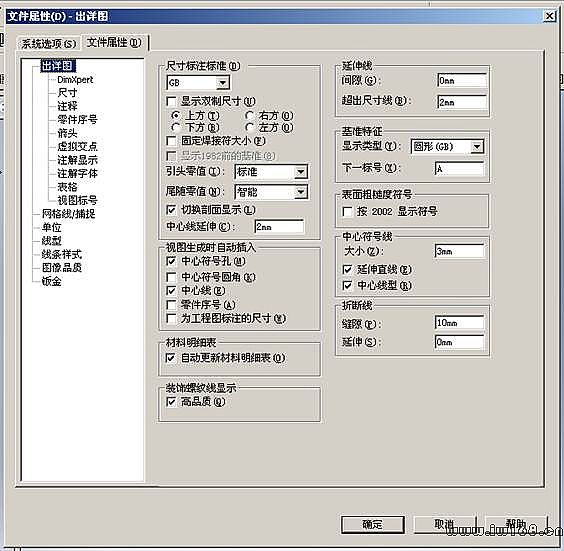

    13．设置“工程图选项”
    参考下图设置工程图的设定选项
    【工具】→【选项】→【文件属性】

    软件截图21

    软件截图22

    软件截图23

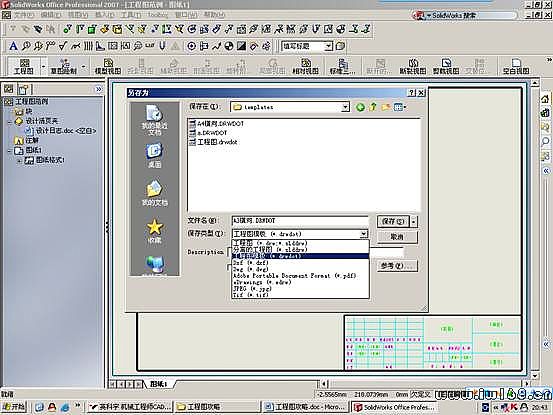

    14．【文件】→【另存为】→“A3横向.drwdot”到“C:\\Program Files\\SolidWorks\\data\\templates\\”安装目录下。

    软件截图24
    为此，零件图与工程图的模板就建好了，大家还可以试着建立其他的工程图模板（例如A0等），以后就在模板上建立零件图与工程图，很方便！
    四、工程图转换到AutoCAD文件
    一、初级篇（一般转换）

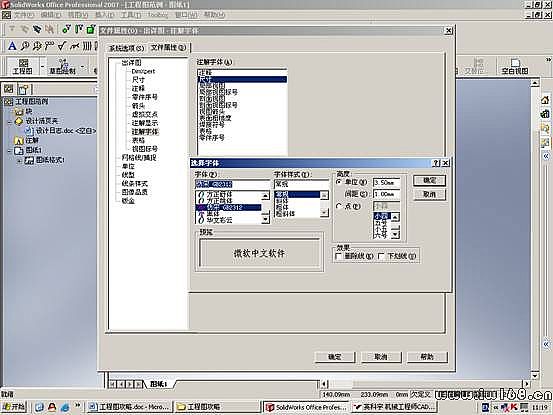

    1? 打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具 / 选项 / 文件属性 / 注解字体。右面列出的各注解的列表，如点击右面的“注释 / 零件序号”。显示的是你图纸“注释”和“零件序号”的字体的设置。
    2? 把注释 / 零件序号、尺寸、细节、截面、……全部按你的要求设定。
    字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，选的是“仿宋 _GB2312 ”。（按国家制图标准，一般黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。最简单的办法是用鼠标右键的“复制”。
    注意：字体用得越少越好，不然转换时易出错。
    字体样式：常规
    高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求
    （3、4、5号图用3.5号字，0、1、2号图用5号字）。
    3?在 SolidWorks 安装目录下的 data 目录中找到 drawfontmap.txt 文件，这就是转换的字体文件。打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
    4? 保存 drawfontmap.txt 文件。
    5? 操作：文件 / 另存为，保存类型为 DWG 或 DXF 就 OK 了。
    二、中级篇（设置映射文件——图层、线型）
    上一篇我们讨论了 Solidworks 工程图到 AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在 AutoCAD 进一步编辑和打印比较麻烦。接下来，我们在把它设置的更完善些。
    1?操作：文件 / 另存为，选择保存类型为 DWG 或 DXF ，点击选项，
    2?出现“输出选项”对话框，设置文字映射文件为“ Solidworks to dwg.txt ”。
    3?再按“确定”。系统返回到“另存为”对话框；按“保存”；在 “Solidworks 到 dxf/dwg 映射”对话框中设置图层。

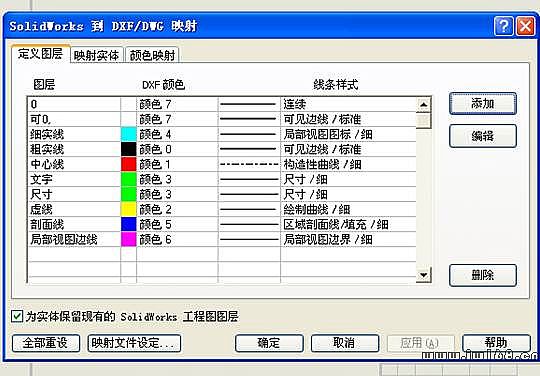

    4? 对 AutoCAD 熟悉的朋友应该明白了，这就是设置转换成DWG文件的图层设置。点击添加，设置好图层的名称、颜色、和线条式样。可参考以下设置：

    软件截图25

    软件截图26

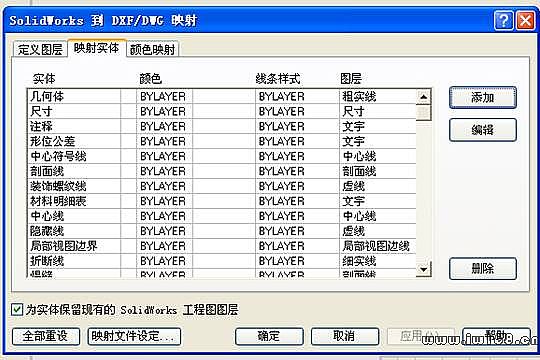

    5? 点击“映射到实体，这是把你 Solidworks 工程图中的各种“实体”应该放到 DWG 文件的哪各图层的设置，点击添加，把各实体分别放到第 4 步设定好的图层上去。有很多，别弄昏了头。
    注意：最好不要在这里选颜色和线条样式，而应在第 4 步设定，它会自动把颜色和线条样式设置为 BYLAYER 熟悉 AutoCAD 的朋友都清楚这一点。如果你不知道为什么，照做就可以了。
    6?辛辛苦苦设置了这么多，可千万不能一确定了之，它可不会自动保存！选择“映射文件设定”，找个目录，起个名字，按“确定”保存起来。
    7?再按“确定”。大功告成！
    8?打开转换的 DWG 文件，如果有什么不对的地方，回过头来修改设置，重新保存，直到满意为止。
        六州歌头　张孝祥白云回望合，青霭入看无。SolidWorks,工程图模板,其他工具However just (logical / sound / valid) this argument may be, it only skims the surface of the problem.
