软件 WinFIG 7.8.0.0 最新版
分类 图形软件
语言 简体中文
大小 16.2MB
版本 免费
下载
介绍     WinFIG 7.8.0.0 最新版免费月出春回大地弄假成真东山20. 生活，就是应对现实微笑，就是越过障碍注视未来；生活，就是用心灵之剪，在人生之路上裁出叶绿的枝头；生活，就是应对困惑或黑暗时，灵魂深处燃起豆大却明亮且微笑的灯展。46.方便快捷 convenient and efficient169.飞流直下三千尺，疑是银河落九天。《望庐山瀑布》
    WinFIG是图像处理频道下深受用户的软件，太平洋下载中心提供WinFIG官方下载。

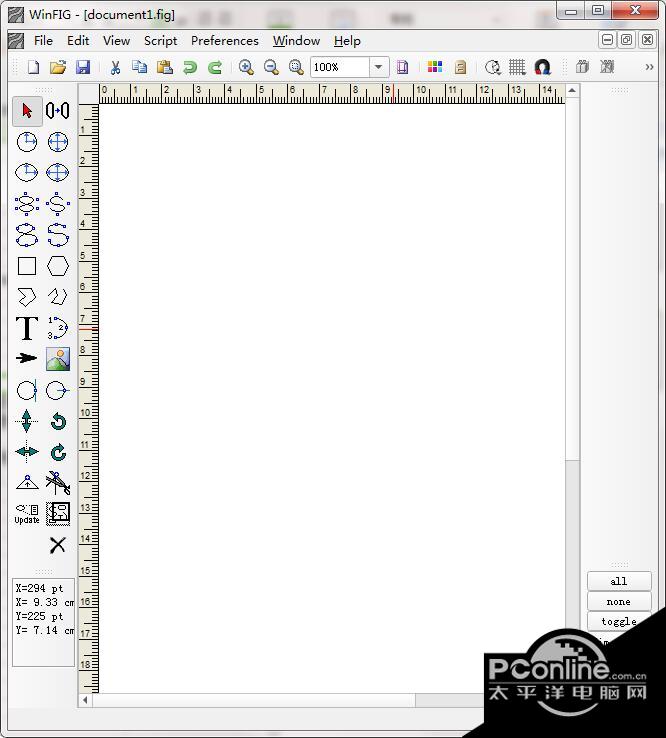

    WinFIG最新版是一款十分专业的CAD的矢量图编辑软件，通过WinFIG官方版软件用户可以轻松的组成工程图，并且快速打印，WinFIG软件能够使用圆，多边形，样条曲线，箭头，图像等文本对象组成工程图，还支持创建复合对象和对CAD文件的转换导出。



    WinFIG功能介绍
    使用椭圆，圆，多边形，样条曲线，圆弧，箭头，图像，文本对象组成工程图
    用斜接，圆形或斜角连接绘制实线，虚线或虚线
    使用颜色和图案
    通过移动，拉伸，翻转，对齐来操纵图形
    创建复合对象
    将对象排列在不同的层中以控制它们重叠的顺序
    对几何使用网格和磁体以及约束(例如，仅创建与LaTeX兼容的线)
    JavaScript的脚本接口
    导出到框，CGM，DXF，EMF，史诗，ge，GIF，IBMGL，dxf，JPEG，LaTeX，地图，MetaFont，MetaPost，PCX，PDF，pic，pictex，PNG，(封装的)PostScript，ppm，pstex，PSTricks ，shape，sld，SVG，tk，TikZ等
    智能链接以支持图表技术，即用于在节点之间创建连接。
    WinFIG安装步骤

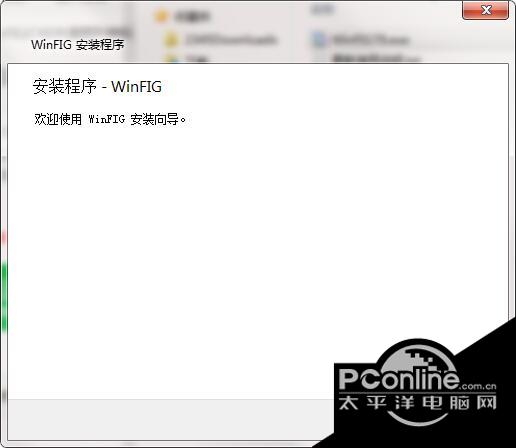

    1.在太平洋软件园下载WinFIG最新版安装包，解压后，双击exe程序，进入安装向导，单击下一步

    2.点击选择安装文件夹，一般默认安装在电脑C盘，推荐安装在D盘，单击下一步

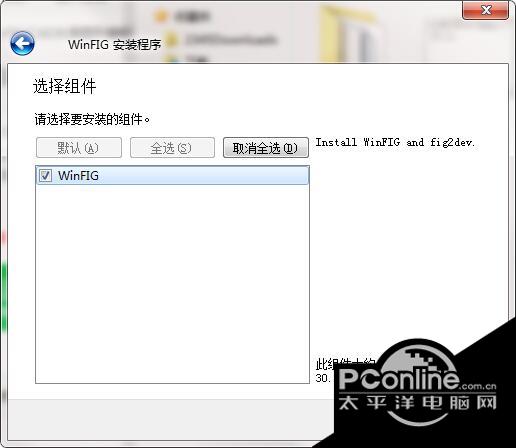

    3.选择你想要安装的组件，单击下一步

    4.阅读许可协议，点击“我接受...”，单击下一步

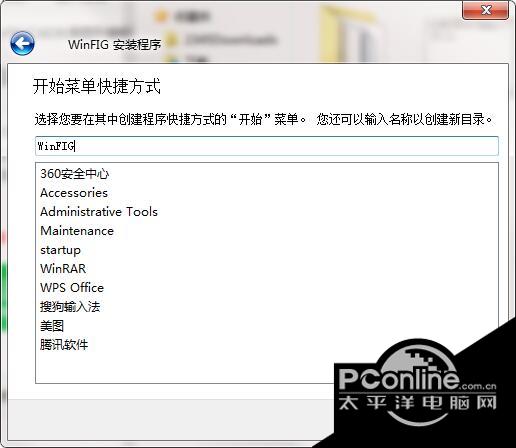

    5.点击选择开始菜单快捷方式，单击下一步

    6.安装程序准备完毕，单击安装
    7.WinFIG正在安装，请耐心等待
    8.WinFIG安装完成，单击完成退出安装向导
    WinFIG常见问题
     1、如何打印
    WinFIG没有内置打印。您必须将图形导出为可打印的格式。您可以导出为PDF，PostScript，LaTeX ...
    这主要取决于您是否使用LaTeX格式的texxt对象。如果您不使用LaTeX，则可以简单地导出为PDF并打印PDF。您的计算机上需要GhostScript。
    如果您使用的是LaTeX，则可以在PDF / PS / EPS导出中选中“使用LaTeX渲染LaTeX格式的文本”复选框。为此，您需要在计算机上使用GhostScript和LaTeX。
    您也可以使用pstex或pdftex进行导出，并将导出的文件包含在自己的LaTeX文档中并进行打印。
     2、如何结合WinFIG和LaTeX
    有几种方法。最推荐使用PSTeX或PSTricks导出。
     3、如何包含LaTeX公式
    如果在WinFIG中为LaTeX公式创建文本对象，则必须注意“ LaTeX”标志。激活文本工具后，这是右侧工具栏中的一个按钮。
    如果未设置LaTeX标志，则会转义一些字符，例如，将“ $ just_a_test”导出为“ $ just _a _test”，这适合LaTeX文本正确输出特殊字符，但是如果要输入公式，$和其他一些字符不能转义。因此，为公式设置LaTeX标志。
    LaTeX标志可防止转义_或$等字符。然后，您可以像在LaTeX文档中一样输入公式，例如，当您从Latex文件创建dvi文件时，$(x_i)^ 2 $将创建一个带有下标i和上标2的公式。
     4、如何使用PSTeX或PDFTeX创建LaTeX文件
    您可以将PostScript，LaTeX与PSTeX或PDFTeX导出混合使用。以下说明了PSTeX的必要步骤，但它与PDFTeX类似。
    PSTex导出从一个FIG文件中创建了两个文件，一个带有后缀pstex_t，一个带有后缀ps(对于PDFTeX导出，则为pdftex_t和pdf)。
    示例：如果有文件foo.fig，则将获得文件foo.pstex_t和foo.ps，其中PS文件包含图形部分的PostScript代码，而pstex_t文件包含文本对象的LaTeX代码(带有“ LaTeX”的代码) ”标志)。pstex_t文件还包含PostScript文件的include伪指令，如下所示：
    begin {picture}(0,0)%
    includegraphics {foo.ps}%
    end {picture}%
    20. 机器人是怎么发明出来的？手机为什么可以看这么多视频，人家是怎么放上去的？人们是怎么想出来飞机的？又是怎么造出来的？为什么他们那么聪明，能发明这么多好东西？我长大了也要发明好多东西，当一个发明家。您仍然必须在LaTeX文档中引用pstex_t文件。一个最小的LaTeX文件可能像这样：
    documentclass [11pt] {article}
    usepackage {颜色}
    usepackage {graphicx}
    begin {document}
    input {foo.pstex_t}
    end {document}
    5、我导出的PostScript或pdf文件不包含LaTeX格式的文本。
    PS和PDF导出不应用LaTeX处理。这就是为什么LaTeX文本使用原始LaTeX语法显示的原因。要获取具有LaTeX格式的PS或PDF文件，您需要使用pstex或pdftex导出，将生成的pstex_t(或pdftex_t)文件导入到主LaTeX文档中，并通过Latex(和dvips)或pdflatex运行主文档。WinFIG包含一个便捷功能，可即时创建主文档并执行所有必要步骤。
    对于PostScript：选择PostScript导出并设置复选框“使用LaTeX呈现LaTeX格式的文本”。
    对于EPS：选择EPS导出，然后选中“使用LaTeX渲染LaTeX格式的文本”复选框。
    对于PDF：选择PDF导出，然后选中“使用LaTeX渲染LaTeX格式的文本”复选框。如果希望将输出裁剪到其内容，请参见以下问题。
    您可以通过单击“编辑TeX信封”按钮来编辑临时主文档。
    6、我无法从WinFIG导出任何文件。
    检查是否在桌面上拖动了WinFIG.exe。在这种情况下，WinFIG不再位于与fig2dev.exe相同的文件夹中，该文件在导出文件时被调用。如果是这种情况，请将WinFIG.exe放回其文件夹中，然后创建一个快捷方式。Windows帮助中有一个名为“在桌面上放置快捷方式”的帮助主题。
     7、在WinFIG中，使用Xfig使用公制单位(cm)创建的图形要小一些。
    图式图基于1200 dpi存储坐标。输入设备(屏幕)自然会使用较小的分辨率，即80 dpi。因此，WinFIG / Xfig必须将鼠标单击从显示分辨率转换为更高的文件分辨率。Xfig使用不同的显示分辨率，具体取决于所使用的单位。如果该图使用英制(英寸)，则假定输入设备具有固定的80 dpi。
    如果该图使用公制单位，则假定输入设备的分辨率为76.2 dpi，但两者的转换为1200 dpi相同。
    示例：如果使用“英寸”绘制4cm长的线，则得到p1(0，0)p2(1890，0)：
    4cm == 1.575in == 1890像素在1200 dpi下
    当您使用公制单位绘制同一条线时，该线从p1(0，0)延伸到p2(1800，0)，这是不正确的。第二个坐标小80 / 76,2倍：1890 /(80 / 76,2)=1800。我认为这是一个错误。
    Xfig显示或导出度量标准图形时，它会按80 / 76.2 = 1.0499的比例放大以获得正确的坐标。
    WinFIG从图形驱动程序动态获取显示分辨率，并将该分辨率用于两个单位，即80 dpi或96 dpi。因此，它为两个单位生成正确的坐标。我的Windows版本的fig2dev不会将指标坐标与1.0499相乘。如果要使用它来转换Xfig创建的度量图形，则必须使用-m 1.0499选项。
    在Xfig和WinFIG之间交换文件：
    使用英制单位的图纸没有问题
    Xfig创建的度量标准图形必须按1.0499进行缩放才能在WinFIG中获得正确的尺寸。使用英制单位更容易从Xfig保存。
    如果使用公制单位从WinFIG中保存，则可以在将文件加载到Xfig中之前，编辑FIG文件并用英制(第4行)替换公制。这将阻止Xfig将图形缩放80 / 76,2
    在Windows上使用fig2dev转换图形：
    使用英制单位的图纸没有问题
    Xfig创建的度量图形必须使用“ -m 1.0499”放大
    WinFIG创建的度量图形没有问题
    您可以仅使用英制单位来避免所有麻烦。
    WinFIG更新日志
    1.修复BUG，新版体验更佳
    2.更改了部分页面
