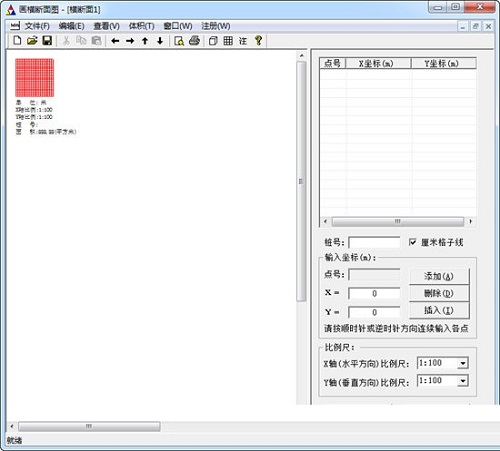

画横断面图软件官方版定义：横断面是一个不规则多边形图形，不规则多边形是指多条直线段首尾相连，互不交叉，围成一块封闭区域的图形。

      输入点顺序：输入横断面坐标时，任选一顶点作为起点，按照顺时针或逆时针方向连续输入各点的坐标。

      坐标原点：X坐标通常是测量点横向距离，Y坐标通常是点的测量高程，X坐标原点位置可以任意设定，为了便于输入，可以任选一个点的X坐标值是X=0(比如是A点)，其余的点在A点右，X为正值;在A点左，X为负值。

      厘米纸颜色：工程中常用的厘米纸颜色是红和蓝二种。(注意：由于显示屏的显示分辨率没有打印机高，在显示屏上毫米细线可能显示不清楚，但打印出来是清晰的。如果使用的是黑白打印机，建议选择黑色，这样打印出来的图清晰。)

      输入X、Y：以米为单位输入，小数点后保留3位。

      添加按纽：每输入一对X、Y坐标后，点《添加》按纽，表格中增加一行顶点坐标数据。

      插入按纽：先用鼠标点击表格中需要插入的一行的位置，选中行反色显示，然后在下面的输入框中输入要插入的顶点坐标数据，点《插入》按纽，表格中插入一行顶点坐标数据。

      删除按纽：先用鼠标点击表格中需要删除的一行，选中行反色显示，点《删除》按纽，删除表格中这一行。

      清空数据按纽：点《清空数据》按纽，删除表格中全部数据。

      画横断面图按纽：点《画横断面图》按纽，显示出横断面图形，面积。

      画多个断面图：本软件能够同时画多个断面图，点菜单上“文件”→“新建”，创建新的画图窗口，如果窗口遮挡了下面的窗口，点窗口右上角的“向下还原”按纽，就可以看到下面的窗口。

　　在本站下载最新安装包，点击exe文件，点击“安装”，等待安装完成即可使用。
