软件 CircuitMaker(继电器电路仿真软件)
分类 电脑软件-行业软件-机械电子
语言 简体中文
大小 8.17 MB
版本 2018官方正式版
下载
介绍

软件简介

??CircuitMaker(继电器电路仿真软件)是一个用来检测继电器电路的继电器电路仿真软件,CircuitMaker(继电器电路仿真软件)官方版可以让您在设计电路连线、测试电路、设计电路配置流程等方面获得最简单的配置方案,在多种简单电路与电子设备集成电路上创建一个简单的搭建方案。

CircuitMaker(继电器电路仿真软件)软件特色


      DRC / DFM验证输出

      当您准备好将设计转变为真正的板卡时,CircuitMaker将会产生行业标准的CAM输出。您可以选择Gerber和NC Drill,或ODB ++,或两者兼有。 IPC测试点报告和专业制造的所有其他必要输出也可以生成,所有这一切都通过简洁的发布过程,确保您的电路板通过DFM和组装的设计规则检查

      从其他工具进口设计

      CircuitMaker配备了一大批进口商,包括OrCAD?,PCAD®,PADS®,EAGLE?,Protel等 - 所以从制造商的参考设计开始您的项目很容易。进口商支持PCB和原理图文件。

      NATIVE 3D?

      Altium Native 3D?技术意味着当您在PCB编辑器中时,只需按3键即可立即看到PCB布局。它还将显示违反任何组件清除行为,甚至可以知道重叠距离是多少,因此您可以首先获得设计,并使其符合要求。

CircuitMaker(继电器电路仿真软件)安装步骤

      1、打开circuitmaker安装文件

      2、进入安装欢迎界面,点击下一步

      3、输入密码,点击下一步

      4、选择circuitmaker安装路径,点击下一步

      5、点击下一步,等待circuitmaker安装完成即可

CircuitMaker(继电器电路仿真软件)官方电脑端更新日志

      CircuitMaker(继电器电路仿真软件)  v2018

      1、优化了UI界面的流畅性

      2、修复了已知bug

CircuitMaker(继电器电路仿真软件)官方电脑端使用方法

      当继电器线圈通电后,线圈中的铁芯产生强大的电磁力,吸动衔铁带动簧片,使触点1、2断开,1、3接通。当线圈断电后,弹簧使簧片复位,使触点1、2接通,1、3断开。我们只要将需要控制的电路接在触点1、2间(1、2称为常闭触点)或触点1、3间(称为常开触点),就可以使用继电器达到某种控制的目的。

CircuitMaker(继电器电路仿真软件)官方电脑端常见问题

      继电器工作原理:

      当继电器线圈通电后,线圈中的铁芯产生强大的电磁力,吸动衔铁带动簧片,使触点1、2断开,1、3接通。当线圈断电后,弹簧使簧片复位,使触点1、2接通,1、3断开。我们只要把需要控制的电路接在触点1、2间(1、2称为常闭触点)或触点1、3间(称为常开触点),就可以利用继电器达到某种控制的目的。

      继电器的好坏检测:

      1.可用万用表欧姆档R×100档测量继电器线圈的电阻。4098(6V)继电器线圈的电阻约为100欧姆左右。如电阻无限大,说明线圈已断路,若电阻为零,则说明线圈短路,均不可使用。

      2.将线圈引脚4、5两端加上直流电压。逐渐升高电压,当听到“塔”的一声,衔铁吸合时电压值为继电器吸合电压。此电压值应小于工作电压值。继电器吸合后,再逐渐降低电压,再听到“咯”的一声释放衔铁时,衔铁复位;一般释放电压应为吸合电压的1/3左右,否则继电器工作将不可靠。

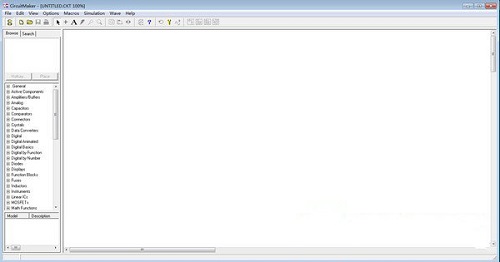

截图
