一、电感计算工具

      1、电感综合计算

      2、磁芯简单选型

      二、单路拓扑电感计算

      1、PFC电感感量计算

      2、BOOST电感感量计算

      3、BUCK电感感量计算

      4、BUCK-BOOST电感感量计算

      5、逆变LC电感感量计算

      6、全桥电感感量计算

      7、正激电感感量计算

      8、推挽电感感量计算

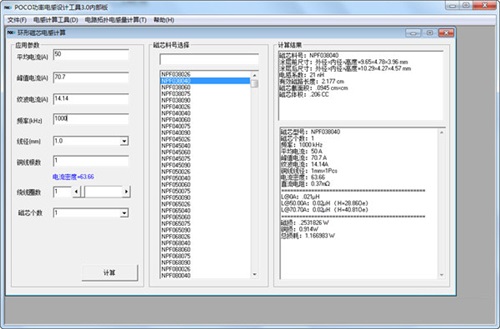

      POCO功率电感设计工具选型说明

      一、磁芯选型没有比较好，只有比较适合

      1、以上简单选型按满足要求的比较小外径选择结果，窗口绕线利用率为40%;

      2、相同环境磁芯损耗：NPS=PPF>=NPF>NPS;

      3、成本考虑，相同尺寸下PPI成本;

      4、当需求感量过大、体积限制，请考虑多颗磁芯叠用(推荐叠加磁芯不超过四个);

      5、当电流大、感量高或其他原因无法选型时，请联系我们(推荐PHD系列);

      6、本选型种默认峰值电流=1.414×平均电流。

      二、磁芯料号说明

      磁芯料号由三部分组成

      1、前三个字母代表磁芯的系列

      NPF系列等同行业高磁通 NPS系列等同行业铁硅铝;

      PPF系列等同行业铁硅 PPI系列等同行业高端铁粉芯。

      2、中间三位数字表示磁芯外径尺寸，英寸制

      3、磁芯料号比较后三位数字表示磁芯导磁率
