如何用PAD2PAD设计和订购PCB?

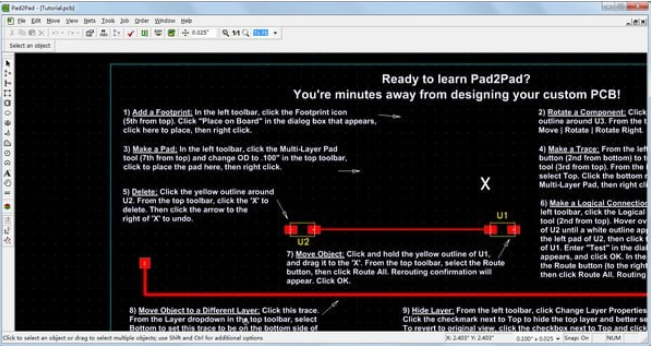

      第1步：设计你的板基础

      绘制板的形状后，放置垫和脚印的组成部分。

      步骤2：建立联系

      简单地从你自己的电路设计软件中绘制轨迹或导入网络。或者应用我们的易于使用的逻辑连接工具图形连接焊盘。(见上面的蓝线)

      第3步：路由你的板

      可选地，使用自动路由器自动创建跟踪。当您需要更改布局时，逻辑连接工具将毫不费力地引导您。

      步骤4：选择“检查板”命令

      使用PAD2PAD DFM(可制造性设计)命令来识别任何短路、缺少连接等。

      第5步：点菜

      只需填写您的信息，查看定价选项，并将您的订单。我们将制造您的定制PCB，并将它们寄给您。
