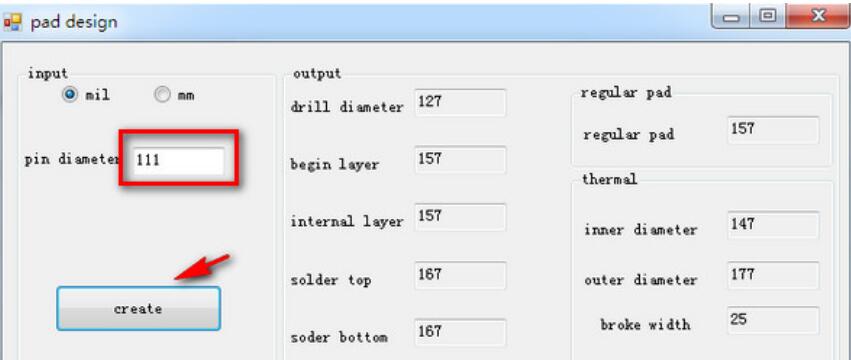

pad design正式版是一款功能相当出众且专业性强的pad焊盘尺寸生成软件，pad design正式版拥有简洁的操作界面，内置丰富的功能，用户输入pin diameter值就可以计算焊盘各层尺寸的大小了。非常的实用。

PAD焊盘介绍

      1、插件孔大小视你的元器件来定，但一定要大于你的元器件管脚，建议大于最少0.2mm以上 也就是说0.6的元器件管脚，你最少得设计成0.8，以防加工公差而导致难于插进

      2、插件孔(PTH) 焊盘外环单边不能小于0.2mm(8mil) 当然越大越好此点非常重要，设计一定要考虑

      3、插件孔(PTH) 孔到孔间距(孔边到孔边)不能小于: 0.3mm当然越大越好此点非常重要，设计一定要考虑

      4、焊盘到外形线间距0.508mm(20mil)

      最小线距: 5mil(0.125mm).。最小线距，就是线到线，线到焊盘的距离不小于5mil 从生产角度出发，是越大越好，一般常规在10mil,当然设计有条件的情况下，越大越好此点非常重要，设计一定要考虑
