Name属性

      这是tinycad汉化版符号表示的组件的名称或类型。如果组件具有值，则在此处插入值。例如，如果它是一个电阻，则名称可能是330R或4k7。如果符号表示唱机连接器，则名称可能是Phono。

      参考属性

      这是整个设计唯一的标识符，典型值可能是R1或Q3等。可能有许多电阻，每个名称字段为330R，但每个电阻必须有一个唯一的参考。在设计中应该只有一个符号参考R1。

      通常可以保留此字段，您可以使用特殊工具自动设置引用。或者使用参考画家“涂漆”每个参考，或者自动使用添加符号引用。

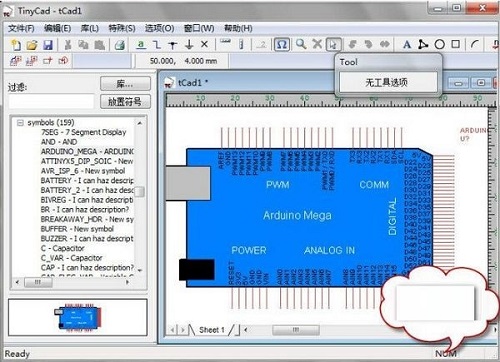

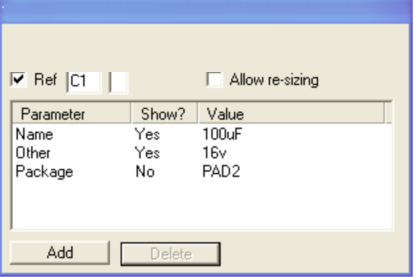

      Package属性

      这是用于PCB网表导出的属性。 PCB布局程序将使用此属性来确定要使用的焊盘布局。该属性没有固定的命名约定，它完全依赖于PCB布局程序提供的脚本库。

      默认情况下，并非所有符号都具有包属性。如果要导出到PCB程序，则必须添加它。要添加它，只需点击“添加”按钮，然后将新属性重命名为包。

      其他属性

      您可以从符号的工具对话框中向符号添加附加属性。您添加的属性数量没有实际限制。您可以将这些引用用于几乎任何目的，例如，您可能希望在此添加PCB布局说明。

      tinycad汉化版所提供的库中的所有符号都具有已为您定义的“其他”属性。但是，如果您愿意，您可以添加更多。或者通过编辑库中的符号，或者在放置时间将它们单独添加到每个符号，默认添加它们。

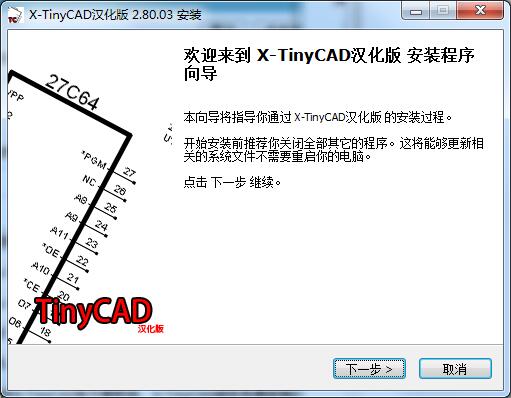

      1、下载解压文件，找到“X-TinyCAD 汉化版.exe”双击安装

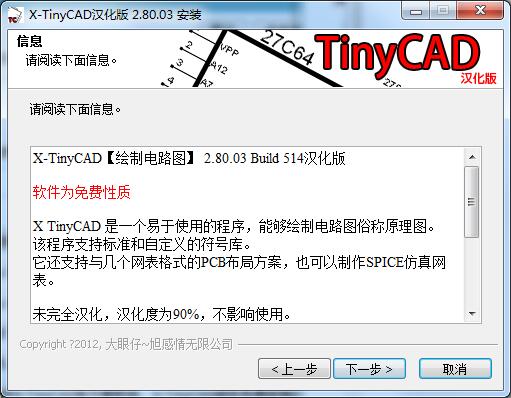

      2、随后将进入“许可证协议”界面，“许可证协议”对话框如图所示，请您详细阅览相关最终用户许可协议，您如果接受最终用户许可协议，请点击“我接受”功能按钮

      3、选择tinycad汉化版想要的路径C:Program Files (x86)X-TinyCAD汉化版，选择完成后点击确定

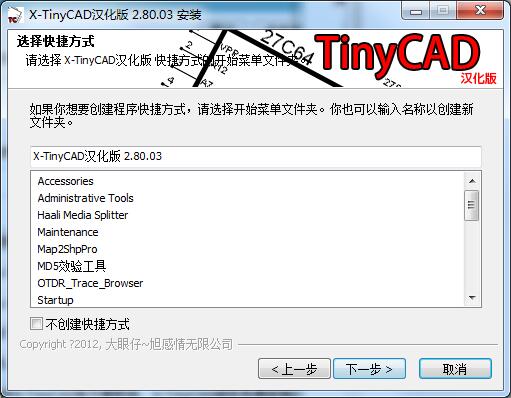

      4、创建菜单文件夹“X-TinyCAD汉化版 2.80.03”，这是官方软件自动创建的的，不需要更改

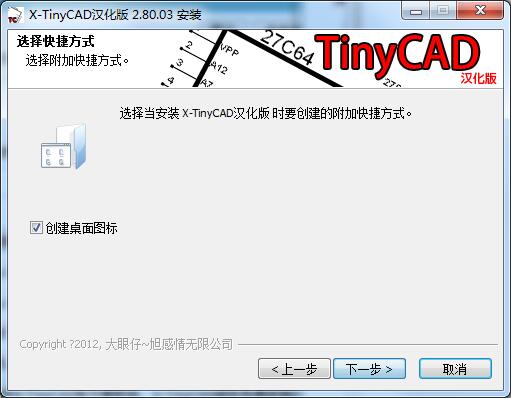

      5、设置桌面快捷方式，可以选择创建，也可以单击前面的勾将其去掉不选择创建，点击下一步

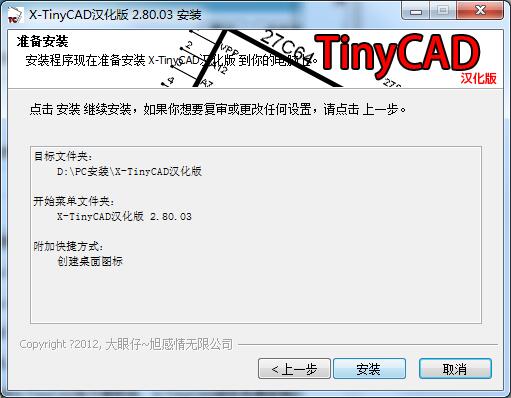

      6、安装预览，可以查看所有的安装信息，点击上一步可以修改，如果没有错误，就点击安装吧

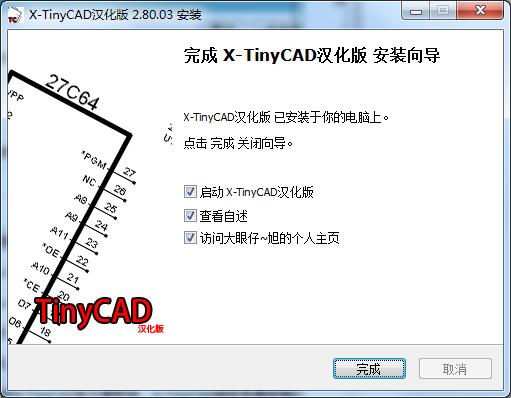

      7、可以选择点击完成按钮后直接运行客户端软件，也可以将勾点掉不选择直接运行客户端软件

      将“Package”属性添加到所有符号

      当网表被导出时，该属性用网表写出，以便PCB程序将知道与符号一起使用的占用空间。记住，在不同的地方，相同符号的足迹往往会有所不同。例如，电路的一部分中的电容符号可能与电路的不同部分中的电容器具有不同的占位面积。

      您可以编辑符号库，以使每个符号具有默认的“Package”属性。

      示例设计“amp.dsn”对于使用的每个符号具有“包”属性。

      以与PCB布局程序兼容的格式导出网表

      从特殊菜单中选择“创建PCB程序的网表”选项。

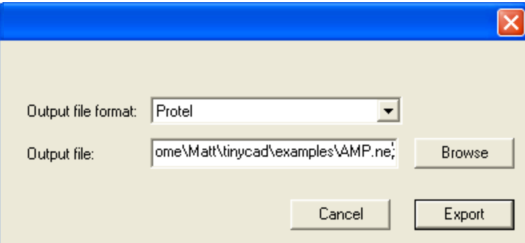

      使用此对话框选择要用于导出的网表输出类型和文件名。目前，TinyCAD有限的文件格式选择，但是您可能会发现这种格式被PCB程序识别。

      所有的输出文件格式都是基于文本的，因此如果您希望看到导出的结果，请尝试将导出的文件加载到记事本或其他文本编辑器中。

      打印设计

      一旦您的设计被绘制，它可以打印到任何Windows支持的打印机。

      可用的打印选项在文件菜单中的打印选项中列出，详细信息请参见菜单参考指南。

      如果设计不合理地放在单个页面上，那么它可以在许多页面上“平铺”。也就是说，每个页面都将包含不同的设计部分。一旦所有的页面都被打印出来，页面就可以粘在一起形成整个设计。

      编辑和打印库

      使用库对话框选择要编辑的库。 一旦选中，您将看到一个带有图书馆缩略图视图的新窗口。 如果图书馆是一个全新的图书馆，那么窗口将是空白的。

      使用库编辑窗口：

      ·查看库中符号的所有缩略图

      ·将新的符号添加到库中

      ·删除并重命名库中的符号。

      ·编辑符号名称和属性

      将符号从一个库移动到另一个库

      ·将符号导出为XML文件

      ·将符号的XML文件导入到此库中

      然后使用“库”菜单中的“设置零件/包”选项，或右键单击视图底部的选项卡。 该选项将使能为每个包的零件数量选择符号。 使用符号底部的标签在编辑不同的部分之间进行选择。

      对于均匀符号，对轮廓的任何编辑将适用于所有部件。 对于异质符号，每个部分可能有不同的轮廓。

      对于均匀符号，每个部分都有一组不同的引脚，但是机身保持不变

      右键单击此处设置每个包的零件数量。

      放置在图中时，电源引脚(绿色显示)将被隐藏。

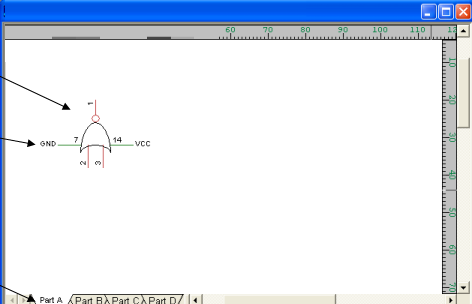

      7402 IC的一个例子，每个包装有4个零件

      例如，7402每个包装有4个零件。 这些部分是标签A，B，C和D.这是一个均匀符号，因此每个部分之间的唯一区别是引脚号。

      此对话框用于编辑符号的名称和默认属性。 至于TinyCAD的2.00.00版本，您现在可以给这个符号多个名字。 与符号的每个名称相关联的可以是所需的许多不同的默认属性。 符号名称没有限制，您可以使用大写或小写字母，名称可能包含空格。

      您可以通过两种方式访问此对话。 右键单击缩略图视图中的符号，然后选择“符号属性”，或者在关闭或保存窗口后编辑符号后显示。

      如果希望符号在库中具有多个名称，请使用“添加名称”选项。 每个名称都有自己的默认属性和描述。 您可以使用其他名称为不同的属性赋予相同的基本符号。 例如，您可能希望在PCB程序中使用的每个不同PCB封装(占位面积)中使用不同的电容名称。
