PCschematic ELautomation官方版是一款比较全能的电路设计软件，可以轻松设计出电路图

　　提供建筑电路的设计，可以设计室内以及大型建筑用电的方案

　　支持不同高度电气的安装说明，可以建立平面图配置电路

　　支持电气二维图设计，能够将图纸转换到dwg、dxf格式使用

　　提供精准的电气图纸设计方案，可以自定义编辑电气图的版面大小

　　支持在设计建筑电路的时候绘制出墙体的内部构造

　　pcschematic也可以根据建筑的内墙构造配置电力系统

　　提供了强大的符号编辑的功能，可以自己设计软件没有的电气符号

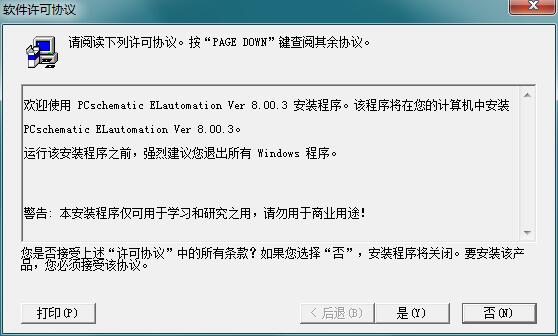

　　1、下载软件，点击PCschematic ELautomation 8.03.exe启动安装

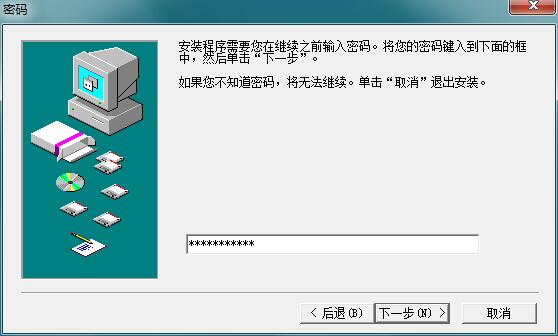

　　2、输入软件的安装密码PCschematic，点击下一步继续安装

　　3、设置软件的安装地址C:program Files (x86)PCSELCAD，这里的地址建议默认不要修改

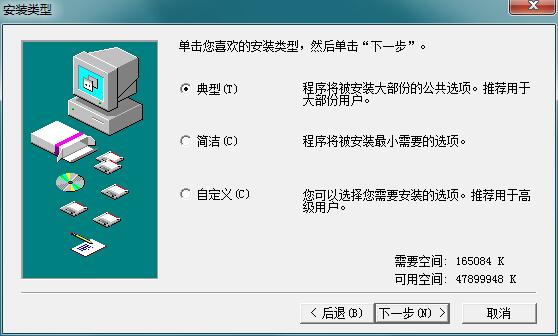

　　4、选择安装的类型，点击第一个典型安装，适合大部分的用户

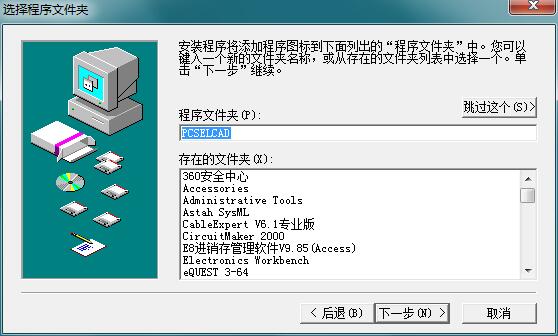

　　5、选择一个安装程序保存的文件夹，建立PCSELCAD文件夹即可

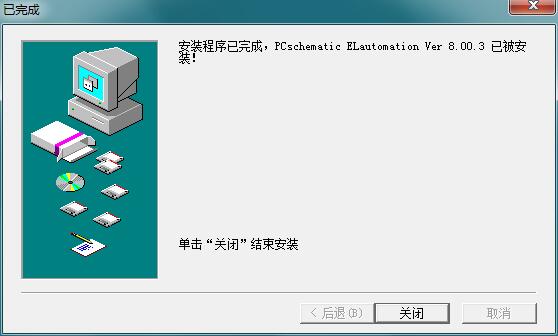

　　6、提示您安装PCschematic ELautomation已经结束了，可以开始使用

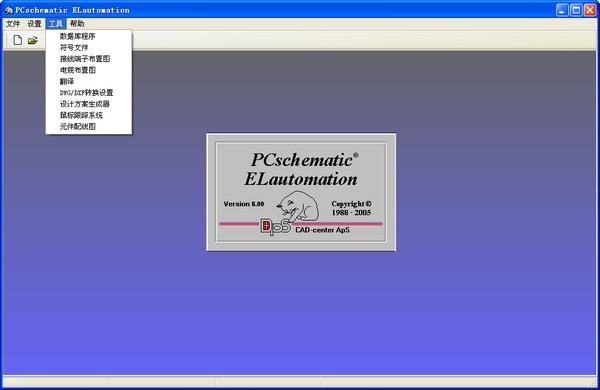

　　1、打开软件，将设计的电路资源拖动到PCschematic软件上使用

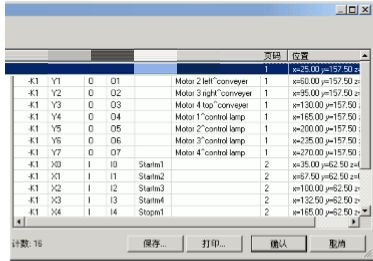

　　2、可以查看电路清单、PLC清单、元件清单、目录表等，可以 获取。，可以新建模板

　　3、如可以在页面上方画出三相线。也可以在页面上布置已有的附图

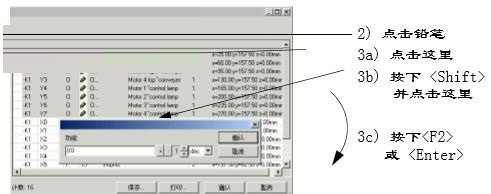

　　4、 按下键，点击列表中的最后一个对象

　　5、可以自动改变选取的文本，设置导入的电力清单数据

　　6、显示对象列表，支持电路符号查看、信号连接、文本功能、导出编号、电缆设计

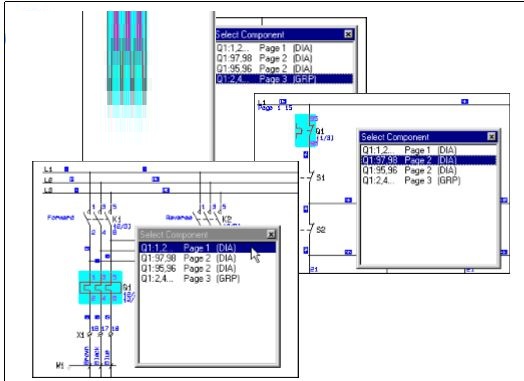

　　7、提示您查看电器元件的连接方式以及排布方式，显示不同元件的放大连接效果

　　8、这里是PCschematic的符号布置页面，可以显示更多的设计效果，可以配置电路的设备接入方式

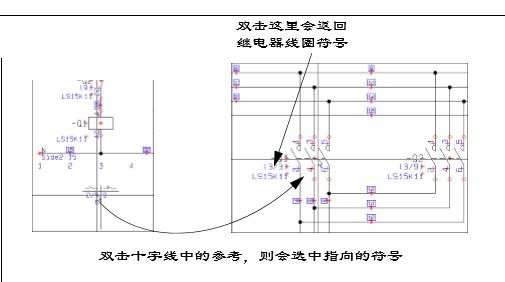

　　9、提供了电缆连接的 功能，可以查看续电器的连接方式，根据图中的文字说明连接

　　10、如图所示，连接的功能还是非常强大的，您可以建立一个续电器的布局方式，结合图表配置电路
