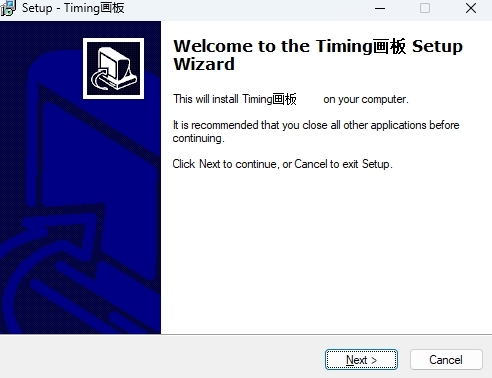

在本站下载最新安装包，按提示安装，完成即可使用

　　Timing画板怎么使用？

　　新建工程

　　在程序开始后，或者您想开始一幅新的时序图的绘制时，可以点击菜单(文件/新建工程)或者工具栏上的新建工程按钮( )来完成。该操作执行时，当前画板中的内容将会被清除。所以建议先保存当前内容。

　　1.保存工程

　　当前工程可以被保存起来，以便以后再次打开查询、修改。保存工程可以通过菜单(文件/保存)或者工具栏上的保存按钮( )来完成。工程的保存类型是 *.jtp 。

　　2.打开工程

　　通过菜单(文件/打开)或者工具栏中的打开按钮( )可以打开之前保存的工程。在执行此操作时，当前画板中的内容将会被清除。所以建议先保存当前内容。

　　3.时序图输出

　　将当前绘制的内容以图片的形式保存出来。可以通过菜单(文件/导出图像)或者工具栏中的导出图像按钮( )保存的图片为 *.bmp 格式。 该格式图片可以被方便的插入到 word， excel， powerpoint 等文档中。

　　4.信号绘制

　　Timing 画板 可以绘制 时钟，信号，总线 三种类型的波形。所有关于信号的操作在控制面板的信号选项卡内完成。

　　5.添加信号

　　通过控制面板信号选项卡内的添加按钮( )来添加。在添加信号前可以对信号的类型和属性进行初步的设定。首相选择信号的类型：时钟，信号，总线。 针对不同的类型信号，可以进行不同的初始状态设定。

　　对于时钟类型信号，可以设置时钟的频率/周期。也可以设置初始时的周期数。

　　对于一般的信号，可以设置信号的初始状态。包括 低电平，高电平，高阻，不确定。

　　对于总线信号，可以设置信号的初始状态。包括 不确定和高阻两种状态。

　　每一个信号的名称必须是唯一的。如果出现了重名，系统会自动给新添加的信号命名。
