赤平极射投影方法是一种图解方法，可以迅速而直观的测算出物体的物体的方位和角度，不需要公式演算，较为实用。

　　本程序运行环境为Malab6.5,只需建立结构面的产状（倾向、倾角）的文件（li1.txt）,在matlab环境下，调入数据（load li1.txt）,然后直接输入stero(li1)，就可以绘制各个结构面的赤平投影图。

　　安装方法1：

　　在CAD命令行输入“ap”加载应用程序，出现界面，选择相应的ARX文件加载。如果要每次启动CAD自动加载程序，可把ARX文件加到启动组。

　　安装方法2：

　　直接拖动相应的arx文件到CAD界面，就可完成加载。

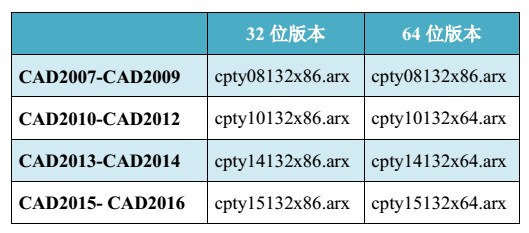

　　ARX文件对应的CAD版本见下表：

　　安装加载完后，在CAD菜单右侧会添加一个菜单项“言土软件”，选择点击“赤平投影”即可打开软件；如果是CAD2009以后的版本，只在AutoCAD经典界面，才会出现相应的菜单，可直接输入“cpty”打开界面。

　　打开软件界面后，就可以使用了，使用方法应该都懂得。

　　拷贝在cad中Support目录下，在cad工具栏加载应用程序中找到CP并加载，在cad命令栏在输入cip即可使用，常见的投影方式

　　平面的赤平投影

　　平面与球面相交成大圆或小圆，我们把大圆或小圆上各点和上极射点（P）的连线与赤平面相交各点连线称为相应平面的赤平投影。

　　直线的赤平投影

　　直线AB的投影点就是其极点A、B和极射点P的连线与赤平面的交点A′、B′。铅直线的投影点位于基圆中心；过球心的水平直线的投影点就是基圆上两个极点，两点间距离等于基圆直径

　　吴氏网及其CAD制作

　　目前广泛使用的极射赤平投影有等角距投影网和等面积投影网。等角距投影网是由吴尔福发明的，简称吴氏网；等面积投影网是由施密特发明的，简称施氏网

　　赤平投影网CAD图解的应用

　　利用传统标准吴氏网对平面、直线进行投影时，一般步骤是：把透明纸（或透明胶片等）蒙在吴氏网上，画基圆及“十”字网心，并用针固定于网心上，使透明纸能够绕网心旋转
