软件 LCD图形编辑器
分类 电脑软件-图形软件-图片处理
语言 简体中文
大小 0.76 MB
版本 5.0官方正式版
下载
介绍

软件简介

      LCD图形编辑器正式版是一款界面友好,功能齐备且体积微小的图片编辑工具。LCD图形编辑器正式版能将BMP图像文件制作出LCD文件,支持图案选取、真值表映射、图案修整等功能,再配合LCD仿真器一起使用,可以方便的与各单片机连接。支持真值表映射,图案选中,图案修整等一系列功能。

LCD图形编辑器软件特色

      1、软件仿真LCD显示。

      2、USB接口。

      3、自动变换COM、SEG脚以适应不同的单片机仿起真器,做到即插即用。

      4、最大支持8*32段。

      5、支持Win98、WinMe、WinNT、Win2000、WinXP操作系统。

      6、华邦W741/W541 ICE,1/4duty,1/3bias

      7、三星SMART KIT(KS57C2304),1/4duty,1/3bias

      8、中颖NT66P13/NT66P14 ICE,1/4duty,1/3bias

      9、中颖NT66P13/NT66P14 ICE,1/8duty,1/4bias

      10、中颖SH66P51 ICE,1/3duty,1/2bias

      11、中颖SH66P51 ICE,1/4duty,1/3bias

      12、中颖SH66P51 ICE,1/5duty

      13、中颖SH66P51 ICE,1/6duty

      14、其它单片机可通过COM、SEG对应连线进行仿真。

      15、软件升级将直接支持更多型号。

LCD图形编辑器官方电脑端使用方法

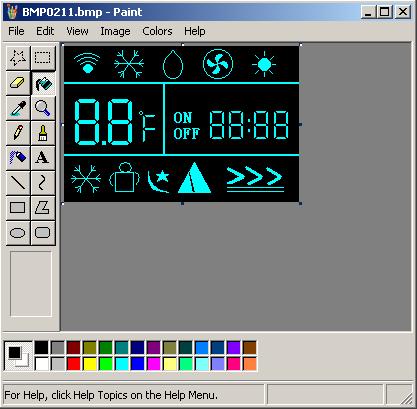

      1、首先,使用WINDOWS带的画图软件按实际的LCD图形制作一幅BMP图像,存为24bit真彩图像文件,如下图所示:

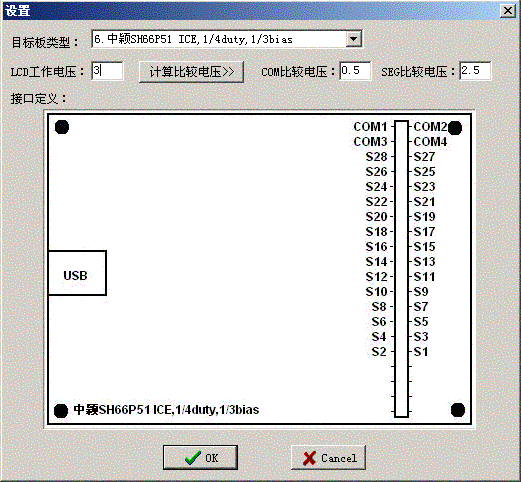

      2、运行“LCD图形编辑器”,选择“打开”按钮,调入目标图片,按“设置”按钮进行设置,包括目标板类型、LCD工作电压,COM比较电压、SEG比较电压

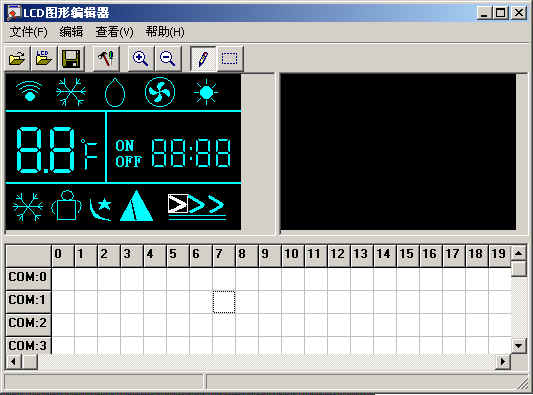

      3、进行LCD真值表设定,对于连为一体的笔划,按“点选键”,再点中BMP图像区的一个笔划

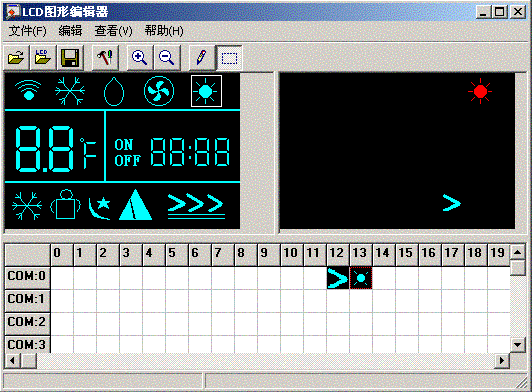

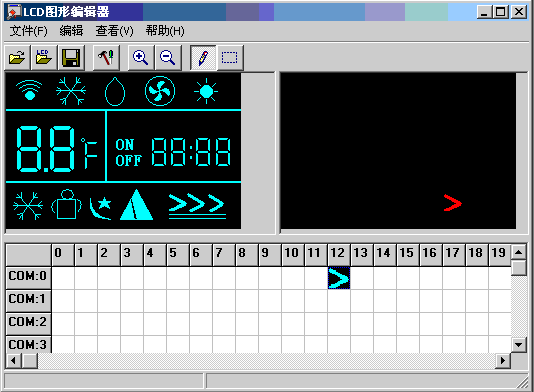

      4、根据LCD设计图和电路原理图接线关系,再点击相应的COM-SEG交叉点进行映射,如下图所示:

      5、对于没有连为一体的笔划,按“框选键”,框选BMP图像区的一个图形

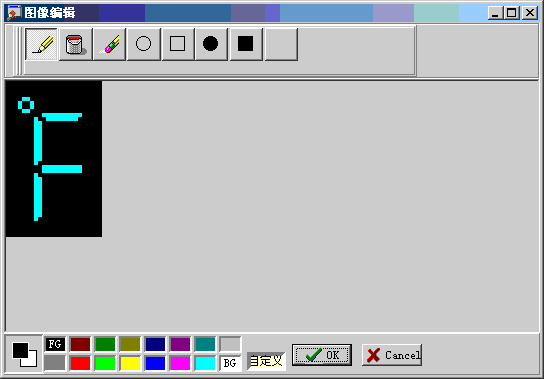

      6、双击真值表区的某一图形,可以对该图形进行修整

      7、对真值表点击右键弹出菜单可选择命令对真值表做一些操作

      8、如果LCD屏有丝印图形,可以做丝印图形bmp文件,文件名与LCD文件同名

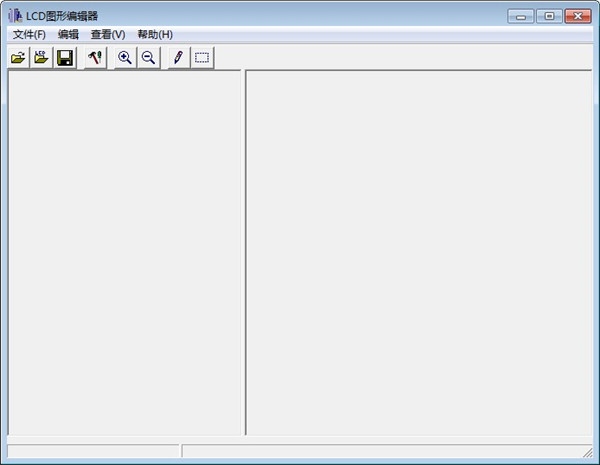

截图
