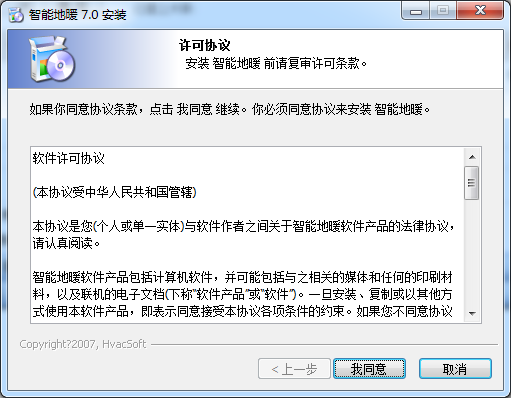

在本站下载安装包后，点击运行，点击我同意

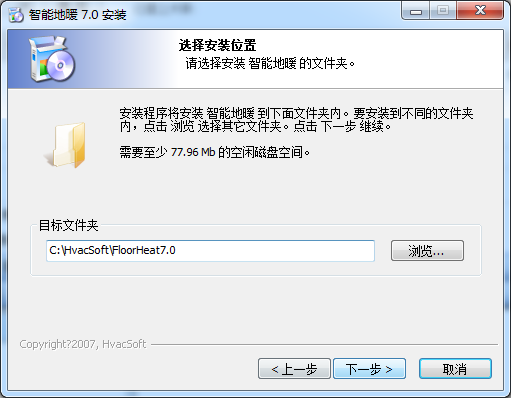

选择安装位置，点击下一步

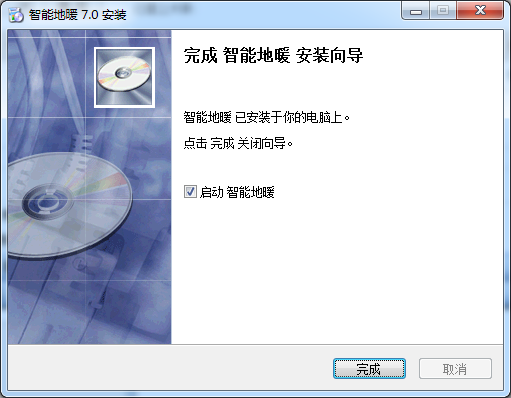

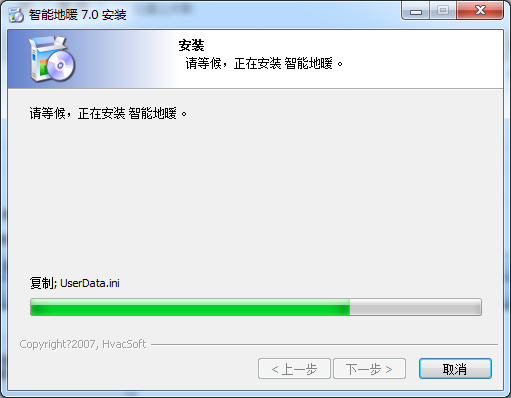

稍等片刻，即可完成安装

　　本软件绘制盘管具体流程为：

　　1.先确定分集水器位置，然后根据设计条件、业主要求等因素，确定各房间盘管间距、及盘管环路数。

　　2.随即开始用矩形盘管或异形盘管命令布置房间内盘管，然后根据户型图，采用用手绘盘管，或两点生管、两线生管、间距生管等合适的自动生成盘管命令，充分利用原来墙线位置或已有盘管，快速自动绘制出过道、门厅等中间区域。期间，可以随时用查看长度命令，查看当前环路盘管长度，便于控制环路管长平衡，进行调整。

　　3.大部分区域都布置好管线后，就可以用自动修剪、批量连接等命令，把各环路盘管都连接完好。连接完毕，检查图纸，确保无虚连接、或重线情况。可以采用查看长度命令检查各环路是否连接完整。

　　4.各环路连接无误后，使用变多段线命令，一步框选把所有盘管变为多段线格式，根据需要可以自动区分各环路颜色。再用倒圆角命令，统一把所有盘管批量倒成圆角。变为多段线后，就可以使用总体预览命令，总体查看各环路长度、管长平衡情况，并有警告提示。

　　5.最后，调用标注命令，批量标注即可。注意：绘制盘管后，一定要先用变多段线命令，转为多段线格式后，再进行区分颜色、倒圆角、标注。

　　◆提示：

　　1、本软件操作的直线或多段线必须在所设定地暖图层中方可，便于控制。默认图层为“HH_FloorPipe”。如果已有一些其他软件绘制的地暖管，用识别盘管命令，把图层更改一致即可进行连接等命令操作。

　　2、命令行中，末尾尖括号中的值，表示是当前默认值，直接空格或回车即可使用当前默认值。该值自动记忆上次输入值，避免每次重复输入。如果是“返回”，则表示直接确认的话，返回到该命令的上一步或初始入口处。

　　3、命令行中，中括号中的提示表示按下相应字母，会转而执行对应的操作。

　　4、如没有特殊说明，执行命令中，按Escape或空格,直接退出该命令。

　　5、大部分命令都支持连续操作，比如“自动批量修剪”，可以连续把所有适合该命令的管线都修剪连接完毕，再进行其他连接等操作。以提高效率。
