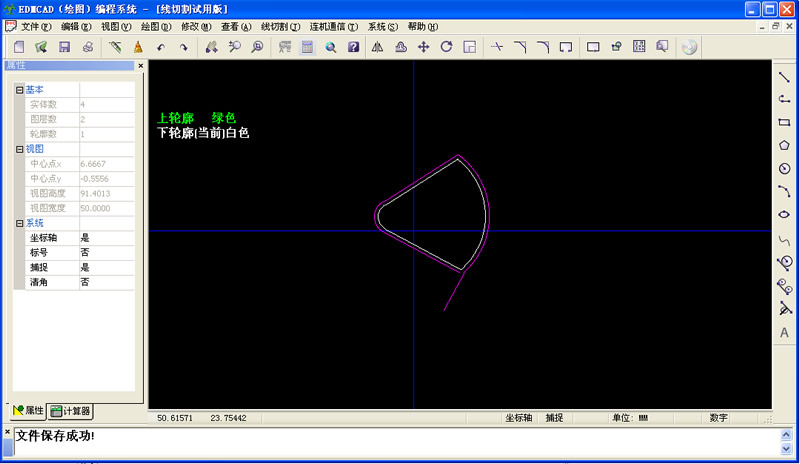

EDMCAD线切割绘图编程软件正式版是款运行在wondows系统下的线切割2D绘图编程工具。EDMCAD线切割绘图编程软件正式版可实现复杂2D工件加工路径的绘制并生成3B加工代码。还可实现通过并口同线切割单板机同步/应答传输功能。其是基于VC++开发设计的运行在wondows系统下的线切割2D绘图编程软件。

功能介绍

      1、2DCAD绘图：点、线、连线、圆、圆弧、椭圆、矩形、曲线、抛物线等。

      2、图形元素的关系图形绘制：切线(单圆切线、多圆切线)、切圆(线切圆、圆切圆、多圆相切、多边形内外切圆等)、角平分线、平行线、参数曲线、齿轮以及倒角等。

      3、图形编辑：裁剪(单元素裁剪、线切割加工路径自动裁剪)、平移(单元素或多元素平衡)、平移复制(在指定的方向上按给定的距离连续复制选定的图形元素)、旋转(单元素或多元素旋转)、旋转复制(按给定的旋转角度连续复制选定的图形元素)、镜像、偏移(单图形偏移、加工轮廓偏移)、缩放等。

      4、设定线切割参数、定义加工路径(钼丝补偿半径、穿丝位置、走丝方向等)、生成3B指令文件。

      5、通过PC并口同线切割单板同步/应答传输。
