    protel dxp 2020免费版是一款功能最强大、最专业的pcb线路板设计的编程开发软件，主要应用于PCB线路的开发。protel dxp 2020最新版拥有极高的稳定性、增强的图形功能和超强的用户界面，让用户可以轻松设计出更准确、更快速、更完美的PCB线路图。protel dxp 2020最新版采用一种新的方法来进行板卡设计，使你能够享受极大的自由，从而能够使你在设计的不同阶段随意转换，按你正常的设计流量进行工作。太平洋下载中心为您提供protel dxp 2020官方下载。

    protel dxp 2020最新版截图1
    软件特色：
    1、通过设计档包的方式，将原理图编辑、电路仿真、PCB设计及打印这些功能有机地结合在一起，提供了一个集成开发环境。
    2、提供了混合电路仿真功能，为设计实验原理图电路中某些功能模块的正确与否提供了方便。
    3、提供了丰富的原理图组件库和PCB封装库，并且为设计新的器件提供了封装向导程序，简化了封装设计过程。
    4、提供了层次原理图设计方法，支持“自上向下”的设计思想，使大型电路设计的工作组开发方式成为可能。
    5、提供了强大的查错功能。原理图中的ERC（电气法则检查）工具和PCB的DRC（设计规则检查）工具能帮助设计者更快地查出和改正错误。
    6、全面兼容Protel系列以前版本的设计文件，并提供了OrCAD格式文件的转换功能。
    7、protel dxp 2020免费版提供了全新的FPGA设计的功能，这好似以前的版本所没有提供的功能。
    功能介绍：
    1、整合式的元件与元件库：在protel dxp 2020免费版中采用整合式的元件，在一个元件里连结了元件符号(Symbol)、元件包装(Footprint)、SPICE元件模型(电路仿真所使用的)、SI元件模型(电路板信号分析所使用的)。
    2、版本控制：可直接由Protel设计管理器转换到其他设计系统，这样设计者可方便地将protel dxp 2020免费版中的设计与其他软件共享。如可以输入和输出DXP、DWG格式文件，实现和Auto CAD等软件的数据交换，也可以输出格式为Hyperlynx的文件，用于板级信号仿真。
    3、多重组态的设计：Protel DXP支持单一设计多重组态。对于同一个设计文件可指定要使用其中的某些元件或不使用其中的某些元件，然后产生网络表等文件。
    4、重复式设计：protel dxp 2020免费版提供重复式设计，类似重复层次式电路设计，只要设计其中一部分电路图，即可以多次使用该电路图，就象有很多相同电路图45. 你让世上所有情话都若有所指，你让我散落天涯的碎片都重新归集。一样。这项功能也支持电路板设计，包括由电路板反标注到电路图。
    安装步骤：
    1、等待protel dxp 2020免费版下载完成，双击exe文件开始安装，等待安装完成
    2、然后在该文件夹里找到DXP双击启动软件，把软件打开

    protel dxp 2020最新版截图2

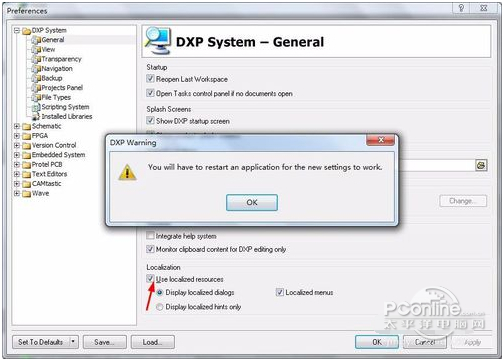

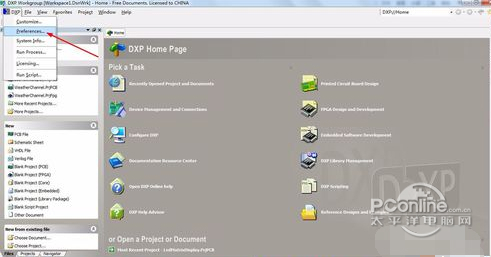

    3、发现软件全是英文的，把它汉化就行了，打开左上角DXP中的第二个preferences，弹出一个设置窗口，点开general，找到下面的Localization，把下面那个对钩选中，点OK，然后把软件关了

    protel dxp 2020最新版截图3
    4、再重新点击文件夹里的protel dxp 2020最新版启动软件就可以了
    使用方法：
    电路仿真流程：
    a ） 原理图设计： 首先， 新建一个原理图文件*.schdoc ，打开编辑环境，与普通原理图大致相同；然后，打开Libraries ，加载必要的元器件库，添加元器件并设置参数，这里所有的元器件都必须具有Simulation 仿真属性，否则仿真时将出现错误信息，在DXP中假定所有元器件都是理想元器件；最后，用导线进行电气连接或网络标号，对整个电路进行编译ERC 校验，确保整个电路没有错误。
    b） 设置仿真环境： 执行菜单命令，打开Analysessetup 对话框，设置仿真方式并指定要显示的数据，DXP 提供10 种分析仿真方式，包括直流工作点、直流扫描、交流小信号、瞬态过程、Fourier 、噪声、传输函数、温度扫描、参数扫描以及蒙特卡罗分析等。
    c） 仿真：设置仿真环境后单击OK 按钮，系统进行电路仿真，生成一*.sdf 文件，同时打开窗口显示分析结果。
    d） 分析结果：观察电路仿真结果，分析仿真波形是否符合电路设计要求，如果不符合，则重新调整电路参数进行仿真，直到满意为止。
    常见问答：
    1、怎么用protel dxp 2020最新版创建原理图？
    答：1、打开protel dxp 2020最新版，我们需要先创建一个工程组。
    2、创建一个新工程，依次一级一级的菜单，【New】，【Project】，【PCB Project】。

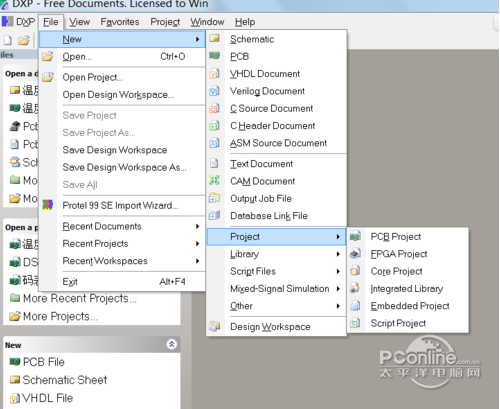

    protel dxp 2020最新版截图4
    3、创建一个SchDoc 电路原理图文件。当我们做好这些准备工作后，便可开始画图了。
    4、Protel DXP可以结合Proteus电路仿真软件，Keil单片机C语言软件，系统的学习单片机。

    protel dxp 2020最新版截图5
    2、CAD图如何导入Protel DXP？
    答：1、把CAD文件保存为2000dxf格式；
    2、在DXP软件中新建一个Pcb板；
    3、打开工具栏上的《文件》，选择《导入》，然后把单位改为mm。下面也有零点的选择，你可以点击选择，然后在DXP中按照自己的意愿选择零点。
    protel dxp 2020免费版运行在优化的设计浏览器平台上，并且具备当今所有先进的设计特点，能够处理各种复杂的PCB设计过程。protel dxp 2020最新版通过设计输入仿真、PCB绘制编辑、拓扑自动布线、信号完整性分析和设计输出等技术融合，Protel DXP提供了全面的设计解决方案。太平洋下载中心为您提供protel dxp 2020下载。
